控制柜内空气温度环境的变化

luetze 柜内控制布线这块拥有一系列高创新性的产品，包括AirSTREAM布线系统，AirTEMP柜内温度环境计算系统和空气风扇，都是为了最大限度的高效进行柜内温度环境的调节和优化。

当几年前luetze着手对AirSTREAM布线产品进行进一步开发时，一个革命性的跨时代的产品就此诞生：传统的控制柜内，安装空调等温控设备，能源利用率差，柜内空气循环效果差，降温效果非常缓慢而与此相对应的是，在相关的工业实例运用中，控制柜内安装使用AirSTREAM布线系统对于温控要求不是特别高的控制柜来说，完全不需要使用温控设备也能维持控制柜内温度的一个均衡水平luetze AirSTREAM产品的一系列市场化应用，科学的设计理念，为自身赢得了极佳的口碑，但是luetze公司从未停止不前，市场在变，需求也在变，luetze一直在致力于研发产品的更新换代，以便更好的服务于现今市场的个性化定制要求，我们在不断的扩充luetze的家族的产品成员。在2016年初网页版的AirTEMP温控环境计算系统正式上线，可以第一时间在线深度的计算和分析柜内的温度分布情况"这种预先的在线柜内温度计算得出的参考结果远远要比设计上简单的人为计算和柜内真实状态的描述要来的精确和细化的多。"这就使得在工程上设计者可以提前根据其柜内布局要求，预先计算出柜内温度分布情况，根据温度分布计算情况，在设计阶段设计者就能很好的掌控柜内布局的调整和组合。

最新的一款AirSTREAM家族成员产品应该当属luetze空气风扇，空气风扇的运用，打乱了柜内原本的空气分层，使得空气重新自由运转流通，经过现场的实际案例测试，使用效果非常显著，用空气风扇的使用，柜内平均温度降幅最高可达10°C。

传统的温控设备制单元已经被设计者们广泛的运用

目前仍有一部分人员对AirSTREAM在控制柜内实际使用情况存在疑虑比，如类似的发问"这个效果真的有那么好？"，"是不是电气柜内使用了AirSTREEAM布线系统，就完全不需要使用空调等温控设备了？"

首先这么问的人，还是没有能够完全理解AirSTREAM的设计初衷和理念，AirSTREAM的设计出发点从来都不是为了去替代柜内自动化的温控单元设备，比如，机顶空调设备单元和热交换机等。AirSTREAM之所以能被广泛的应用于多种领域，主要是因为它能最大限度的降低空调等设备单元的时间能耗，和维持柜内一个均衡的温控环境，当然如果温控要求本身就不是特别高，那我可以说AirSTREAM在某种意义上可以完全取代温控设备。另外来自绿色车身制造联盟-大众股份公司领导的一个科学创新团体的长期调查报告证实，电气柜内如果安装使用luetze AirSTREAM系列产品，长期下来大约可以节省23%的能源。

luetze空气风扇的使用充分彰显了AirSTREAM的优越性

luetze AirSTREAM和空气风扇的组合使用充分发挥了布线系统模块化结构的优越性，促使柜内空气高效运转流通，并使之达到最优化的状态，形成"抽吸效应"，均衡控温，这些优势将在以下的列子中得到最有力的的证明。

以下图示配备有AirSTREAM的电气柜内快速运动的热成像图。在没有空调等制冷和温控单元的情况下，有些电子器件在安装过程中周围就已经产生了热量聚集。

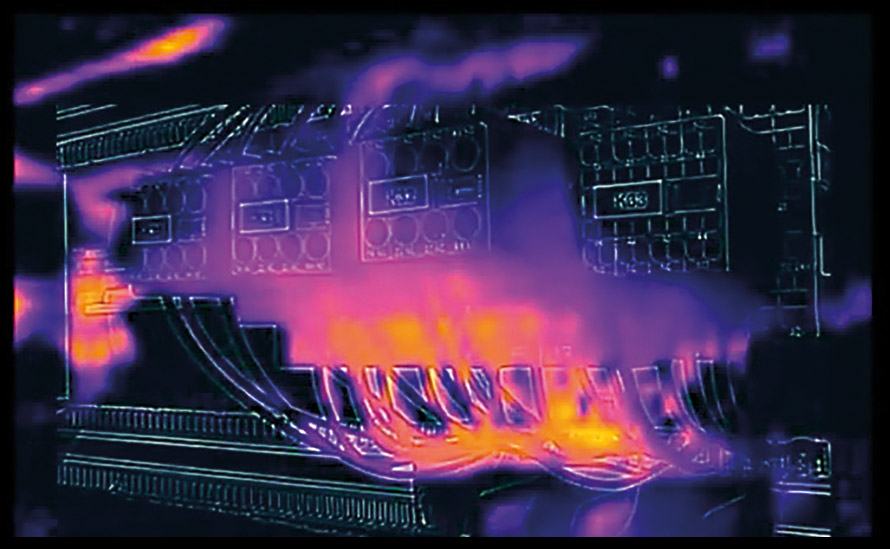

图1: 阶段 1-控制柜中的正常热分布。

如上图1.所示，在柜内测试刚开始的时候，电气柜内的环境温度还处在一个正常的温度范围内。在图中你可以清晰"的看到大功率电子器件周围热量聚集的这么一个区域。黄色和白色区域代表着高温区。蓝色和紫色则是相对低温区。与此同时，图中所示较低位置安装的电子元件还在不断生成和产生大量的热量，但是不管怎么说此时"电气柜内的环境温度还处在一个可以接受的水平上。

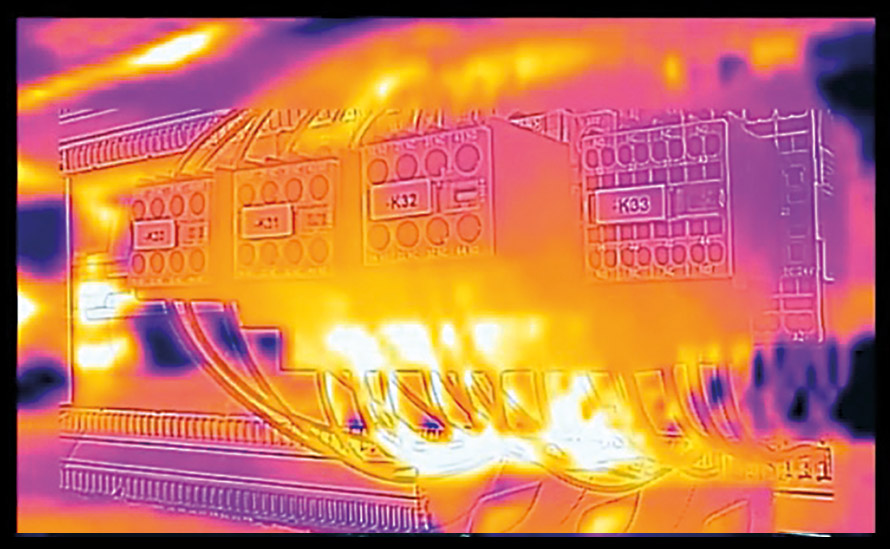

图2: 阶段 2-"存在" 热点到电源设备。

上图2所示，则是当电气柜开机运行80分钟后的柜内的热量成像图，可以很明显的看到，热量值的变化非常大，有些电子器件周围开始产生热点，这是热量不断聚集产生的一个必然结果。这样的趋势下去，热点周围电子器件的损毁是早晚的事。相对应的，整个电柜中的平均环境温度也大幅提升，将严重危害电子器件的使用寿命和效能。

下图是电柜中使用正在运转的luetze空气风扇的一个热量成像图

图3: 阶段 3-8 分钟与 LÜTZE AirBLOWER 有均匀热在内阁本身。

如图所示，luetze空气风扇刚刚开启运行8分钟时间，电柜的环境温度已经降至合理范围，随着运行时间的推进，可以达到完全清除热点的效果，防止热量聚集，有效阻止热点的形成。

luetze 空气风扇和luetze AirSTREAM布线系统的组合配合使用

通过以上的测试，电柜使用luetze空气风扇的优越性及不可替代性已经体现的淋漓尽致，短短几分钟时间，可以迅速均衡电柜内环境平均温度，降温幅度更是可高达10°C有余。而与此同时，luetze空气风扇的能耗缺远远低于传统的温控元件单元系统

另外需要重点指出说明的是，空气风扇依据柜内实际环境温度灵活实现智能开启和闭合，而不是24不间断持续运行，见下图。

图4: 在时钟模式下使用 LÜTZE AirBLOWER 模块产生脉冲空气循环

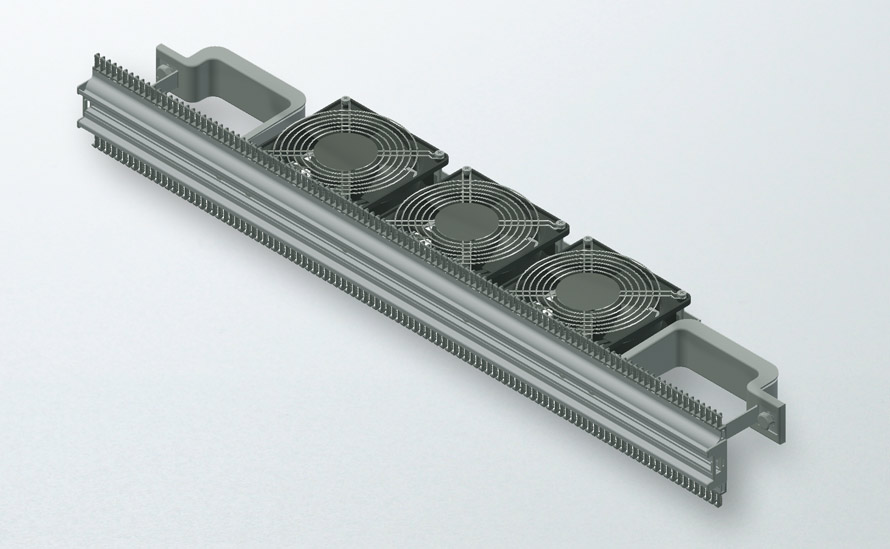

luetze空气风扇配有固定支架，安装简单，易操作。

luetze 24V空气风扇套组模块直接安装固定在700mm，900mm和1100mm长的luetze布线系统轨道安装板模块上，空气风扇的固定支架可做多种选择配对，以满足客户现场不同的安装要求。

luetze空气风扇组件，通过LCOS-AB-I控制单元模块进行智能调节控制，以及实现运行过程中实时的开启与闭合
